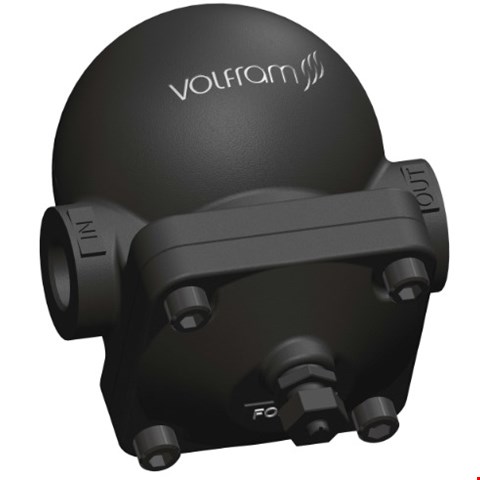

Detail Ball Float Steam Traps
DESCRIPTION
Volfram Fix Orifice Ball Float Steam Trap dengan ventilasi udara internal dirancang untuk menguras kondensat dari semua jenis peralatan pemanas uap dan proses bertekanan rendah dan sedang.
Aplikasi yang umum termasuk pemanas unit, heat exchangers, driers and jacketed vessels.
MATERIAL
Cast Iron Ball Float Steam Trap
AVAILABLE SIZE
1/2", 3/4", 1". 1-1/2", 2"
Diffrential Pressure (DP) - 4.5 Bar, 10 Bar, 14Bar
Connections: Screwed (NPT/BSP/BSPT), Flange #150 #300
Option with Steam Load Release (SLR) / Air Venting Thermostatic
OPERATING CONDISION
* Max. operating pressure 14 bar(g)
* Max. operating temperature 220 ºC
* Hydro test pressure 21 bar(g)
FITUR
* Discharges condensate at saturated temperature
* Excellent air venting (by thermostatic air vent)
Installations
Pemasangan horizontal standar
Perangkap harus dipasang di bawah titik pembuangan peralatan pada posisi lengan pelampung berada pada bidang horizontal dan pelampung naik dan turun secara vertikal, dengan arah aliran seperti yang tertera pada badan.
